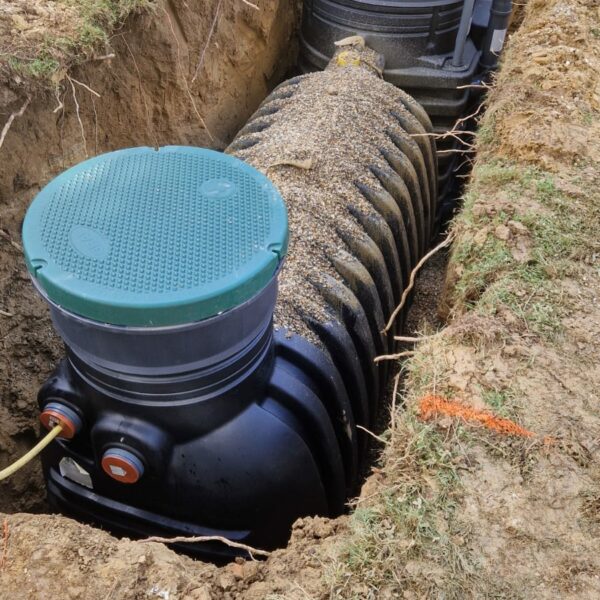

Installation micro station
Découvrez nos installations de micro station d’épuration et filtre compact réalisés clé-en-main avec fourniture, livraison, terrassement, pose, raccordement, remblaiement, gestion de l’évacuation, mise en service et obtention de la conformité avec le SPANC.
- Chaque cas pratique est présenté de manière totalement transparente avec coût global et détail de la prestation de service.
Concrètement on présente le prix de la facture finale du chantier ainsi que le travail réalisé avec les difficultés rencontrées sur site.
- Les 7 étapes clés pour réussir l’installation de votre micro station sont détaillées après les différents cas pratique.
L’ installation d’une micro station individuelle exige le respect d’un certain nombre d’étapes.
- Voici tout ce qu’il faut savoir sur les 7 étapes clés pour réussir l’installation de votre micro station !
- Étude de sol et implantation de votre micro station d’épuration
- Démarches administratives SPANC
- Creuser la fouille, les tranchées d’arrivée et mise en place de la micro station
- Raccordement de la cuve
- Réalisation de l’évacuation des eaux traitées
- Contrôle de conformité
- Remblaiement et remise en état du terrain
Étape n°1 : Déterminer l’emplacement et les éventuelles contraintes de terrain avec une étude de sol
La première étape incontournable de l’installation d’une micro station d’assainissement consiste à déterminer l’emplacement de votre future installation.
Il faut garder à l’esprit que cette étape est cruciale, car elle a un impact significatif sur l’efficacité du système, la conformité aux normes locales mais aussi l’intégration plus ou moins harmonieuse de la micro station au sein de votre propriété.
- Prenez ainsi le temps de vous familiariser avec les réglementations locales en matière d’assainissement à savoir les distances minimales: par rapport aux puits 35m, arbres 3m et habitations 5m, limite de parcelle 3m)
- Analysez la topographie de votre terrain (l’aide de professionnels est vivement recommandée), évitez les zones sujettes aux inondations ou les pentes trop abruptes, et prenez en considération l’espace disponible.
- Sur ce dernier point, au-delà des dimensions de la micro station, il ne faut pas oublier de prévoir l’espace suffisant pour tous les drains et les tuyaux d’évacuation.
Enfin, l’accessibilité est également un point essentiel. Les techniciens d’entretien auront besoin d’accéder facilement à l’installation pour des inspections, des réparations ou encore la vidange de votre microstation.
- Dernier point : l’aspect esthétique ! Une fois que toutes les cases précédentes ont été cochées, n’hésitez pas à prendre en compte l’impact visuel de la micro station, notamment si elle est visible depuis votre maison ou d’autres zones fréquentées de votre propriété tel qu’une terrasse ou une chambre à coucher.
Guide et schéma d’installation d’une microstation d’épuration
Un exemple de plan de masse assainissement non collectif réalisé par un bureau d’étude en 2023 pour la rénovation d’une partie d’un corps de ferme dans l’Essonne (91).
- Respect des distances règlementaires (> 3m des limites de parcelle, > 5m entre la maison et la zone d’infiltration)
- Dimensionnement de la filière de traitement des eaux usées (4 EH)
- Choix d’une famille de produit selon le choix du maitre d’ouvrage propriétaire (micro station d’épuration)
- Solution d’évacuation des eaux traitées adaptée à la parcelle (tunnels d’infiltration) en sortie de micro station.
Étape n°2 : Obtenir l'autorisation de démarrage de chantier auprès du SPANC
Le SPANC désigne le Service Public d’Assainissement Non Collectif.
- Dans le cadre de l’installation d’une micro station en rénovation ou en construction neuve, il est obligatoire d’obtenir une autorisation préalable à la réalisation du chantier auprès de votre SPANC.
Pourquoi ?
- Le SPANC est l’autorité locale chargée de vérifier que votre système d’assainissement individuel respecte les réglementations en vigueur.
- Dès lors, pour obtenir cette attestation, vous pouvez commencer par contacter votre SPANC local pour connaître les procédures et les documents nécessaires, puis soumettre un dossier comprenant aussi bien des plans de votre installation et une copie de l’étude de sol, les informations techniques sur la micro station.
Voici un exemple de formulaire sur le département de la Seine-et-Marne (77). Le formulaire à remplir de 3 à 4 pages est à envoyer à votre SPANC pour obtenir leur autorisation et accord avant de lancer les travaux.

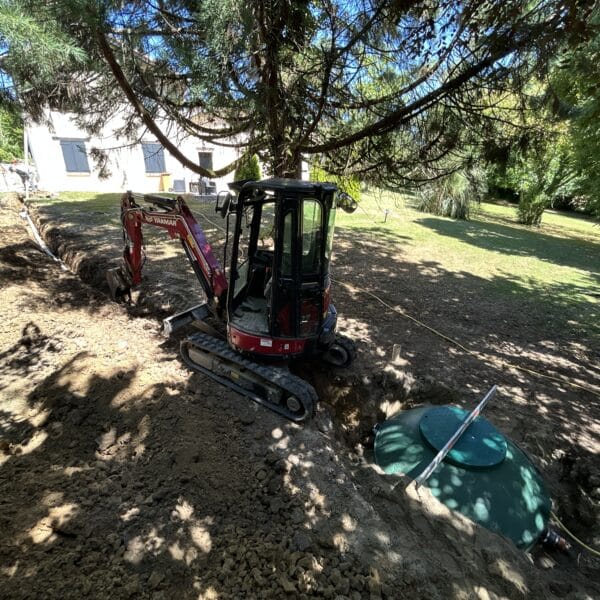

Étape n°3 : Place aux engins pour le terrassement
- une mini-pelle 3 tonnes pour la fouille avec godet de 50cm et 120cm
- éventuellement un chariot télescopique 1.5 tonne type Twisco avec godet de reprise pour le transport des matériaux déblai/remblai et levage de la cuve.
La réalisation de la fouille de la cuve et des tranchées est une étape importante dans l’installation de votre micro station d’assainissement.
Assurez-vous de respecter les niveaux de profondeur et l’emplacement pour respecter les pentes d’arrivée et d’évacuation de l’eau.
La profondeur d’enfouissement de la micro station doit être calculée en fonction du niveau d’entrée et de sortie des eaux usées non traitées.
- La pente de canalisation d’écoulement doit être de minimum 2% pour les eaux usées brutes.
- La pente de canalisation d’écoulement doit être de minimum 0.5% pour les eaux traitées épurées.
Prévoir une trentaine de centimètres par rapport à la profondeur de la cuve pour faciliter la pose sur le lit de fond de fouille réalisé avec le matériau de remblai.
- Avant de creuser, vous devez tenir compte de la topographie du terrain, notamment afin de favoriser le bon écoulement des eaux usées.
- Les tranchées doivent quant à elles être creusées de manière régulière et en pente douce 2% ou 0.5% pour permettre la circulation efficace des eaux.
- Les tranchées d’arrivée des eaux usées sont faites au godet de 50cm, le tube PVC (qualité CR8 conseillée) est posé sur un lit de sable.
Une fois la fouille et les tranchées creusées, assurez-vous de bien les compacter et ajuster le niveau pour éviter tout affaissement. Cette étape est critique, car une excavation inadéquate peut entraîner des problèmes de drainage, contre-pente ou une obstruction sur le long terme.
Étape n°4 : Pose et raccordement de la micro station
La cuves et les équipements connexes doivent être positionnés de manière précise.
Votre micro station doit ainsi être posée sur un lit de pose, plan et de niveau, avec strictement aucun point dur ou faible.
- Dans un sol sec, ce lit de pose doit être composé de sable compacté avec une hauteur de 20 cm.
- Dans un sol humide à même de retenir l’eau, le lit de pose doit se composer de 20cm de sable stabilisé.
Ensuite, il ne vous reste plus qu’à poser la micro station dans la fosse, puis à vous assurer que sa pose est parfaitement horizontale à l’aide d’un niveau.
- Remplir la micro station d’eau claire durant le remblaiement latéral, afin que votre micro station soit stabilisée.
L’étape suivante consiste à procéder au raccordement des canalisations aux nouvelles canalisations.
- Veillez à ce que tous les raccordements soient étanches pour éviter les fuites.
Prévoir la ventilation des canalisations !
- Vous devez vous assurer que les canalisations d’entrée (ventilation primaire) et de sortie de la micro station (ventilation secondaire) sont correctement ventilés pour permettre l’évacuation des gaz produits pendant le processus de décantation primaire.
- Grâce à cela, vous évitez les remontées de mauvaises odeurs.
Les canalisations à l’intérieur de l’habitation (toilettes) doivent être équipées de ventilation adaptées, c’est à dire une ventilation primaire.
- Dans le cas contraire, vous vous exposer à une accumulation de gaz nocifs, d’odeurs désagréables et d’une usure prématurée de votre micro station compte tenu du caractère corrosif de ces gaz.
- Toutefois, certaines micro stations ne possèdent pas de système de pré-traitement anaérobies, ce qui implique qu’elles ne dégagent pas de gaz et donc qu’elles n’ont pas besoin de ventilation secondaire !
Étape n°5 : Évacuation des eaux traitées et mise en route
La sortie de la micro station d’épuration sera à raccorder sur un dispositif adapté pour l’évacuation des eaux traitées.
- Nota: La mise en place d’un poste de relevage eaux claires peut être nécessaire en fonction de la topologie de votre terrain ou de sa configuration.
Il existe 3 solutions pour évacuer les eaux épurées :
- tranchées drainantes d’infiltration classique avec tuyau d’épandage PVC Ø100mm, géotextile et gravier lavé stable à l’eau.
- système préfabriqué pour l’infiltration: tunnel d’infiltration, pack d’infiltration PITT Ø305mm, drenotube Ø150mm, infiltratube Ø200mm.
- rejet au fossé, vers un regard évacuation eaux pluviales, vers une mare ou cours d’eau (milieu hydraulique superficielle)
En cas de dispositif d’infiltration, la perméabilité du sol influe sur la longueur du dispositif. Vous référer à l’étude de sol qui précise obligatoire la solution recommandée et préférentielle à votre terrain.
MISE EN ROUTE
Le raccordement électrique de votre micro station d’épuration doit être réalisée par un technicien compétent:
- L’alimentation électrique doit prévoir l’utilisation d’une gaine D40mm et un cable 3 x 1,5mm².
- L’intégration d’un disjoncteur de protection thermique est recommandé, le tout directement sur votre tableau électrique général.
- Un système d’alerte pour vous avertir en cas de panne de la micro station est fourni avec le surpresseur de la micro station.
MISE EN SERVICE
- Cela consiste à raccorder le tuyau d’air sur le surpresseur à air et sur l’attente du diffuseur d’air à l’intérieur de la cuve
Étape n°6 : Contrôle de conformité
Prendre rdv avec l’inspecteur des travaux finis : SPANC, Veolia ou la SAUR.
- Une fois que les étapes précédentes ont été accomplies, il est temps de procéder à un contrôle de conformité de l’installation de votre micro station.
- Pas de surprise à prévoir si vos travaux sont conformes par rapport au projet soumis à l’étape n°2.
Cela implique de vérifier que chaque composant est correctement installé selon les normes nationales ainsi que les recommandations du fabricant et que votre assainissement fonctionne.
- Contrôle de l’implantation en comparaison avec les plans de l’étude de sol.
- Un test d’écoulement des eaux depuis la maison est réalisé.
- Un contrôle du modèle de micro station installé.
- Un contrôle des matériaux de remblai peut être effectué.
- Vérification de la pose des regards de contrôle.
- Le cas échéant, vérification de la profondeur des tranchées d’infiltration.
- Vérification de la ventilations primaire et secondaire si exigée.
Étape n°7 : Remblayage final
Vous pouvez sereinement réaliser le remblayage des tranchées et de la cuve de la micro station.
De manière aussi soignée que possible afin de :
- stabiliser les installations,
- éviter les affaissements,
- restaurer la surface de votre terrain de manière uniforme.
Pour finir, vous pouvez rendre un aspect naturel au terrain.
