INFILTRATUBE – solution infiltration eaux traitées sans gravier

Qu’est-ce que l’INFILTRATUBE ?

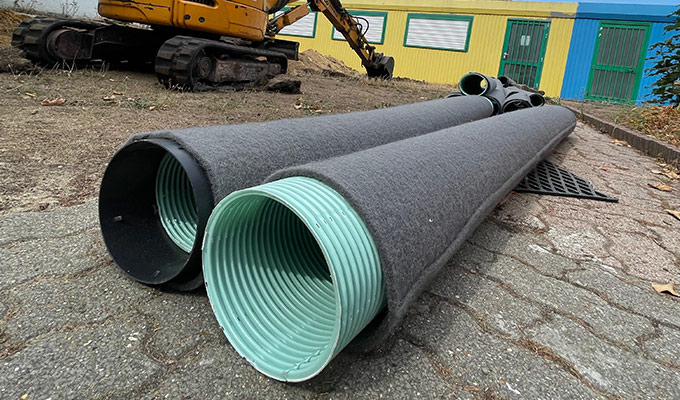

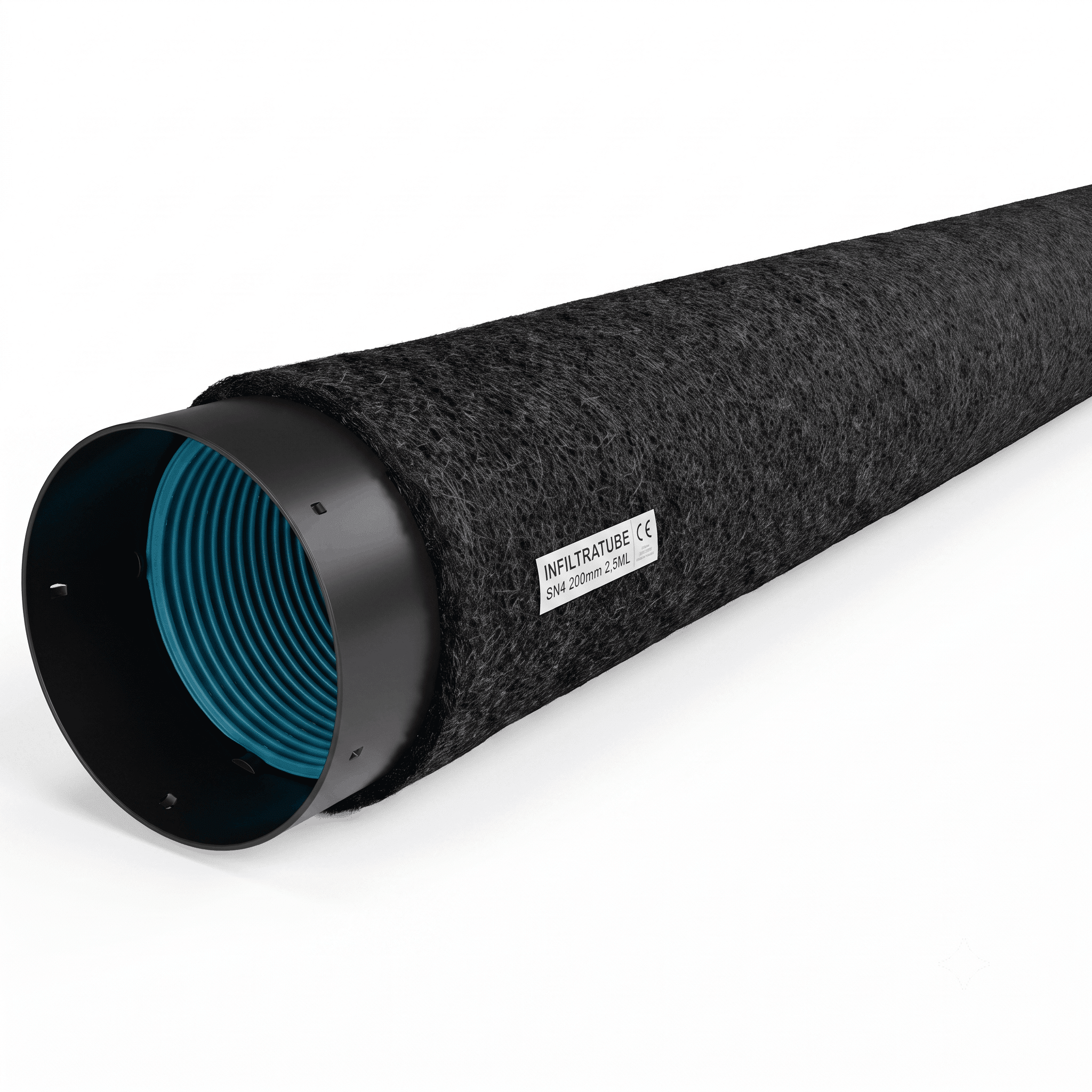

L’INFILTRATUBE est un tube annelé PVC Ø200 mm, perforé à 360°, enrobé d’une fibre polypropylène (PP) 450 microns développée par ATE. Il se présente en barres rigides de 2,50 mètres linéaire (ml). Rigidité annulaire certifiée SN4 (ex CR4).

C’est un produit 3 en 1 : il remplace intégralement le drain nu + le géotextile + le gravier d’une tranchée d’épandage classique. Aucun apport de gravier, aucun géotextile à dérouler. On creuse, on pose, on remblaye avec les terres du site.

Fabriqué en France par ATE, il est utilisable pour deux usages distincts :

• Eaux traitées en sortie d’une filière d’assainissement agréée (micro station d’épuration, filtre compact)
• Eaux pluviales à la parcelle (gouttières, trop-plein de cuve…)

La technologie FIBRE PP ATE assure une surface de contact et une conductivité hydraulique équivalentes au gravier, sans les contraintes logistiques associées.

Principe de fonctionnement

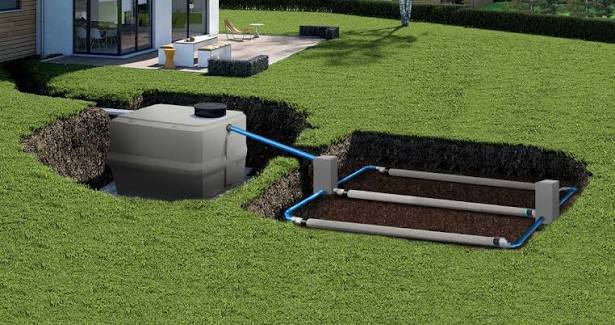

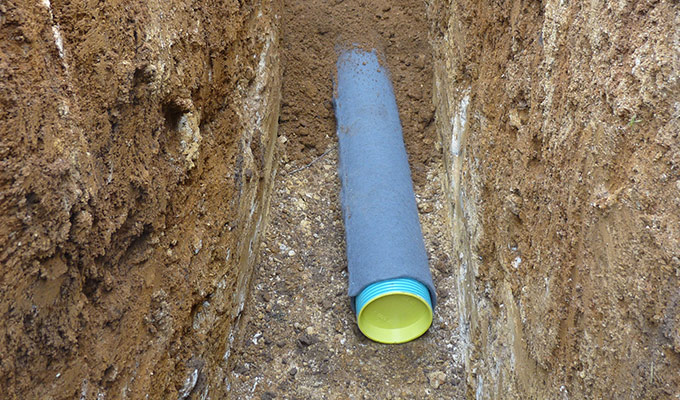

L’eau traitée (ou pluviale) entre dans le regard de distribution, qui la répartit dans les barres d’INFILTRATUBE posées en tranchée ou en plateau. Elle s’infiltre ensuite à 360° dans le sol via la fibre PP, sans qu’aucun gravier ne soit nécessaire : la fibre joue exactement le même rôle de conductivité et de surface de contact.

La rigidité SN4 permet de maintenir la pente de pose (5 mm/m) sans déformation sous le poids du remblai. En bout de réseau, un regard de bouclage avec ventilation obligatoire assure l’aération du système et prévient les remontées d’odeurs.

Domaines d’application

En sortie de micro-station ou filtre compact

L’INFILTRATUBE se raccorde directement en sortie de votre système de traitement agréé – micro station 5EH Diamond, Oxyfix, Graf, ou filtre compact Filteoo ou Biotec Flo, etc. C’est la solution réglementaire de référence quand le rejet en milieu hydraulique superficiel n’est pas autorisé par votre SPANC.

Le tube d’infiltration assainissement s’intègre à toutes les filières existantes via une réduction Ø200/100 (raccordement réseau PVC Sancol). Aucune adaptation spécifique n’est requise.

Pour la gestion des eaux pluviales à la parcelle

L’INFILTRATUBE gère aussi les eaux pluviales à la parcelle : directement en sortie de gouttières, après une cuve de récupération (trop-plein) ou une cuve de tamponnement. Il contribue à la recharge des nappes phréatiques et réduit le ruissellement vers les réseaux communaux – ce qui peut éviter à certains propriétaires la taxe incitative mise en place par les communes (jusqu’à 279 € par an dans certaines collectivités).

Règles de pose essentielles

L’infiltration à la parcelle sans gravier avec l’INFILTRATUBE suit les prescriptions du manuel de pose ATE et de la NF DTU 64.1. Points non négociables :

• Profondeur minimum fil d’eau : 40 cm (protection racines, efficience thermique)
• Distance minimale : 5 m de l’habitation, 3 m d’un arbre, 3 m d’une clôture, 35 m d’un puits
• Distance fil d’eau / toit de nappe phréatique : minimum 1 m
• Pente : 5 mm/m – la contre-pente est interdite ; la pente nulle (0 à 0,4 %) est également à éviter
• Terrain en pente : poser les tubes perpendiculairement à la pente, avec un regard répartiteur individuel par rangée
• Remblaiement : couches de 20 à 30 cm maximum, terres sans boue ni cailloux > 40 mm
• Grillage avertisseur marron à 20 cm au-dessus des barres
• Travaux en conditions sèches (DTU 64.1 §6.4) – pas de pose par temps de pluie ou sol détrempé
• Nombre de rangées : de 1 à 6 selon le dimensionnement (volume d’eau à infiltrer × perméabilité du sol)

Le dimensionnement précis dépend du débit journalier à traiter et du coefficient de perméabilité K mesuré en fond de fouille durant l’étude de conception et dimensionnement d’assainissement individuel par un bureau d’études ou un pédologue.

La réglementation

L’arrêté du 7 septembre 2009 (modifié par l’arrêté du 7 mars 2012 et celui du 26 février 2021) impose que les eaux usées traitées soient évacuées prioritairement par infiltration dans le sol en place. La NF DTU 64.1 encadre les règles de mise en œuvre des tranchées d’épandage.

Le rejet vers le milieu hydraulique superficiel n’est autorisé qu’en dernier recours, lorsque l’infiltration est techniquement impossible. C’est votre SPANC (Service Public d’Assainissement Non Collectif) qui valide la conformité du dispositif retenu avant tout démarrage de travaux.

Accessoires inclus et disponibles

Le système d’infiltration eaux traitées INFILTRATUBE est livré avec son accessoire de branchement :

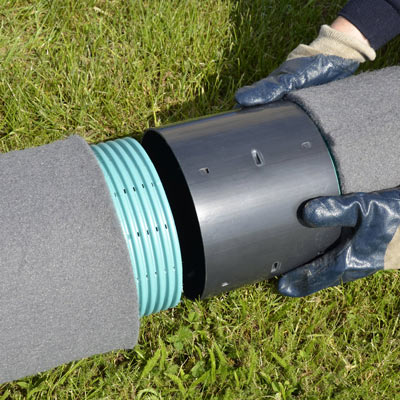

• • Manchon Ø200 – inclus sur chaque barre, raccordement par emboîtement avec ergots anti-déboîtement
  • Conditionnées en palette horizontale jusqu’à 45 ml par palette soit 18 unités de 2,5m de long

Ne sont pas inclus :

• • Réduction Ø100/200 – raccordement au réseau PVC Sancol (sortie micro-station ou filtre)
  • Bouchon Ø200 – obturation de l’extrémité de chaque rangée
  • Regard de distribution – répartiteur d’entrée, obligatoire pour équilibrer les débits entre rangées
  • Regard de bouclage – ventilation en bout de réseau, obligatoire pour le bon fonctionnement du système

Entretien et garantie

L’INFILTRATUBE ne nécessite pas d’entretien courant si la filière de traitement en amont fonctionne correctement. Le protocole recommandé par ATE :

• Inspection en fin de chantier, puis en fin de 1ère et 2ème année de service
• Si le fonctionnement est satisfaisant : visites espacées tous les 2 à 5 ans
• Entretien jusqu’à 20 ml : réalisable par le maître d’ouvrage lui-même
• Au-delà de 20 ml : intervention d’un professionnel requise
• Garantie décennale applicable si l’installateur est couvert (vérifier avec votre artisan)
• Garantie industrielle ATE sur le produit
• Durée de vie estimée > 25 ans

Nos engagements

• Livraison partout en France – livraison sur chantier sur devis
• Accompagnement expert gratuit – dimensionnement, vérification de conformité SPANC, choix des accessoires
• Devis sur-mesure transparent – prix ferme, sans surprise, livraison incluse dans le devis
• Rappel sous 24h – un conseiller vous recontacte pour valider votre projet

FAQ – Questions fréquentes sur l’INFILTRATUBE

L’INFILTRATUBE peut-il remplacer un épandage classique avec gravier ?

Oui, c’est précisément son rôle. L’INFILTRATUBE remplace intégralement le drain nu + le géotextile + le gravier d’une tranchée d’épandage traditionnelle. La fibre PP assure la même fonction de conductivité hydraulique que le gravier, avec une capacité d’infiltration supérieure au système classique. Le SPANC valide le dispositif sur la base du dossier de dimensionnement.

Quelle longueur d’INFILTRATUBE faut-il pour ma micro-station ?

La longueur dépend de deux paramètres : le volume d’eaux usées traitées à infiltrer (lié au nombre d’équivalents-habitants de votre installation) et la perméabilité K de votre sol mesurée en fond de fouille. ATE met à disposition un document de dimensionnement dédié à l’assainissement non collectif. Nos conseillers peuvent aussi vous aider à interpréter votre étude de sol et calculer le linéaire nécessaire – contactez-nous.

L’INFILTRATUBE est-il agréé pour les eaux usées traitées ?

L’INFILTRATUBE est conçu et utilisé pour l’infiltration des eaux claires après filière de traitement agréée (micro-station, filtre compact…), conformément à l’arrêté du 7 septembre 2009 modifié. Il ne s’utilise qu’en aval d’un système de traitement conforme – jamais en contact direct avec des eaux brutes non traitées. La conformité globale de l’installation est validée par le SPANC.

Peut-on poser l’INFILTRATUBE soi-même ?

Techniquement, la pose est accessible à un particulier bricoleur pour de petites longueurs (jusqu’à 20 ml selon le manuel ATE). En pratique, le SPANC exige souvent qu’un professionnel réalise les travaux pour valider la conformité et déclencher la garantie décennale. Pour les installations de plus de 20 ml, l’intervention d’un professionnel est de toute façon recommandée par ATE.

Quelle est la différence entre l’INFILTRATUBE et un tunnel d’infiltration ?

Les deux sont des systèmes d’infiltration à la parcelle, mais leur conception est radicalement différente. Le tunnel d’infiltration (type Drening) est un élément modulaire en polypropylène recyclé qui nécessite du gravier 20/40 mm pour son enrobage – il pèse 10 kg par unité mais requiert l’apport de matériaux extérieurs. L’INFILTRATUBE est un tube rigide continu, posé sans gravier, avec une empreinte logistique bien moindre sur les chantiers longs. Le choix entre les deux dépend de la configuration de la parcelle, du linéaire à poser et des préconisations de l’étude de sol.
