Tunnel d’infiltration assainissement

Tunnel d'infiltration assainissement passage voiture

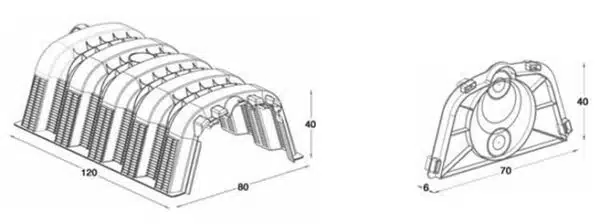

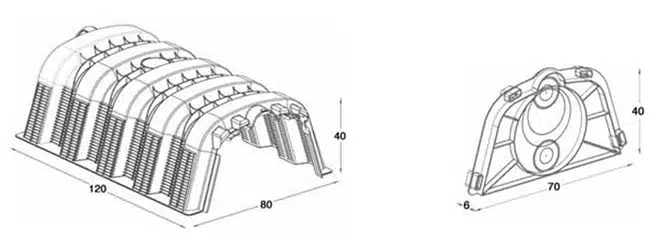

tunnel d'infiltration assainissement dessin technique

Le tunnel d’infiltration des eaux traitées

Le tunnel d’infiltration est conçu pour être installé dans les terrains avec une faible superficie pour l’infiltration.
Le système est constitué d’une succession de tunnels reliés entre eux, et d’un bouchon de fermeture aux deux extrémités de la rangée d’éléments.

La longueur doit être déterminée en fonction du volume d’eau à infiltrer, en tenant toujours compte de paramètres qui influencent son calcul:

perméabilité du sol (mm/h)
taille de l’assainissement en EH (équivalent habitant).

Principe de fonctionnement pour la dispersion des eaux usées

Les tunnels peuvent être utilisés pour l’évacuation des eaux usées traitées provenant de micro station d’épuration ou filtre compact.
Chaque tunnel est capable de retenir en instantané un volume de 310 litres
Les matériaux et la structure du tunnel ont été spécialement conçus pour créer un système à haute résistance.

Excavation réduite

Le tunnel permet une mise en place peu profonde et non invasive, idéal dans les zones avec des eaux souterraines proches de la surface.

Installation facile

Grâce à sa légèreté, 10 kg par tunnel, le dispositif peut être manipulé manuellement sans engin de levage.

Fonctionnement du tunnel d’infiltration en vidéo

Cette vidéo vous présente le fonctionnement pour la dispersion des eaux de pluie.
Le principe est le même pour l’infiltration des eaux traitées d’assainissement individuel.

Capacité d’infiltration selon la perméabilité

La perméabilité du sol doit nécessairement être connue en fond de fouille pour garantir une infiltration efficace et durable.
Le coefficient de perméabilité doit être mesuré au fond de la future tranchée ainsi que la profondeur éventuelle d’une nappe phréatique.
C’est le pédologue (bureau d’étude) qui réalise cette mesure au cours de l’étude de sol assainissement non collectif.

Le tunnel d’infiltration est conçu pour être efficace à partir de 10 mm/h avec un fond de fouille positionné au-dessus du niveau haut de la nappe phréatique.

Dimensionnement d’une tranchée d’épandage avec tunnel d’infiltration

Les tunnels sont utilisés pour la création de tranchées d’épandage à faible profondeur dans le sol naturel (épandage souterrain).

Le dimensionnement des tranchées d’épandage à faible profondeur dans le sol naturel dépend notamment de la perméabilité du sol.

La perméabilité d’un sol est essentiellement liée à sa nature minéralogique.

Le nombre de tunnel dans la tranchée varie en fonction de la perméabilité du sol et du dimensionnement en EH de l’assainissement individuel.

Pour déterminer le nombre de tunnels, il suffit de multiplier le nombre d’habitants équivalents par le coefficient de multiplication présent dans le tableau ci-après, par rapport au type de terrain dans lequel la tranchée sera installée.

Veuillez vous référer au tableau de pré-dimensionnement ci-dessous:

Tunnel d'infiltration assainissement dimensionnement

Implantation des tunnels d’infiltration

L’assainissement non collectif exige une surface minimale sur la parcelle en tenant compte des distances à respecter vis-à-vis de des bâtiments (5 mètres), des limites de propriété (3 mètres), des arbres (3 mètres), des puits (35 mètres).

Attention : Veuillez suivre les instructions du manuel technique et à respecter la réglementation nationale.

Avant l’exécution des travaux, le projet d’installation d’assainissement non collectif devra avoir reçu un avis favorable du SPANC.

Pose de vos tunnels d’infiltration assainissement en 7 étapes

Excavation d’une tranchée d’au moins 90 cm de large à la base.
Étalement du gravier 20/40 mm (épaisseur minimum 10 cm).
Pose des tunnels d’infiltration assainissement Drening et des bouchons.
Raccordement des tuyaux d’alimentation et de ventilation.
Couvrir d’au moins 15 cm de gravier de 20/40 mm pour une résistance mécanique au passage de véhicule léger.
Pose de géotextile sur la surface de la tranchée.
Remblaiement à la terre végétale jusqu’à atteindre le terrain naturel.

Des détails qui font la différence

Tunnel d'infiltration assainissement fonctionnement

Agencement sommital pour le branchement d’une cheminée de ventilation ou d’un conduit d’inspection.
Structure en arc renforcée pour assurer la résistance également aux charges lourdes. Fabriqué en PolyPropylène (PP) 100% recyclé et recyclable.
Bouchon Drening couplé pour un emboîtement simple, prédisposé pour les tuyaux avec DN Ø de 60 à 320 mm raccordés à la base ou en haut.
Raccord à double chevauchement qui assure une installation de verrouillage avec une connexion stable entre les éléments.
Fond entièrement ouvert et surface latérale fissurée, pour une surface de percolation de 12,400 cm² par tunnel.

Avantages du tunnel d’infiltration Drening

Grâce à sa surface aux nombreuses fentes latérales, le tunnel Drening garantit une dispersion rapide et uniforme dans le sol.
L’installation de cheminée de ventilation dans le système empêche la propagation des mauvaises odeurs et renvoie de l’eau plus propre à l’environnement.
Le tunnel d’infiltration est plus facile à nettoyer et à inspecter que les tuyaux micro-perçés traditionnellement utilisés.

Ventilation du tunnel d’infiltration assainissement

La ventilation du système est essentielle pour prévenir la propagation des odeurs, ainsi que pour optimiser le traitement des eaux usées.
L’absence d’air conduit en effet à une dégradation bactérienne par anaérobie des composés organiques présents dans les eaux usées, ce qui produit des gaz H2S et CH4 ayant une odeur désagréable.

Norme applicable pour la mise en oeuvre d’un tunnel d’infiltration assainissement

La norme NF DTU 64.1 dimensionne les tranchées d’épandage en fonction de la perméabilité du sol en mm/h.
Les tunnels d’infiltration sont conformes à la norme NF-P-16-007.
