Station d’épuration AQUAmax 100 EH

Une station d’épuration pour 100 équivalents-habitants

L’AQUAmax® XL1-A0.75 relève de l’assainissement semi-collectif : elle traite les effluents d’un ensemble de logements ou d’un site recevant du public, là où une micro-station domestique est hors sujet et où le raccordement au tout-à-l’égout est impossible ou hors de prix. À 100 équivalents-habitants, elle répond aux besoins d’un :

• hameau ou lotissement
• camping
• restaurant
• hôtel ou gîte de groupe
• établissement recevant du public
• site agroalimentaire

Ce n’est pas un produit qui se commande sur catalogue. Le dimensionnement dépend de la charge réelle, de son profil dans l’année et des exigences du milieu récepteur : chaque projet fait l’objet d’une étude préalable.

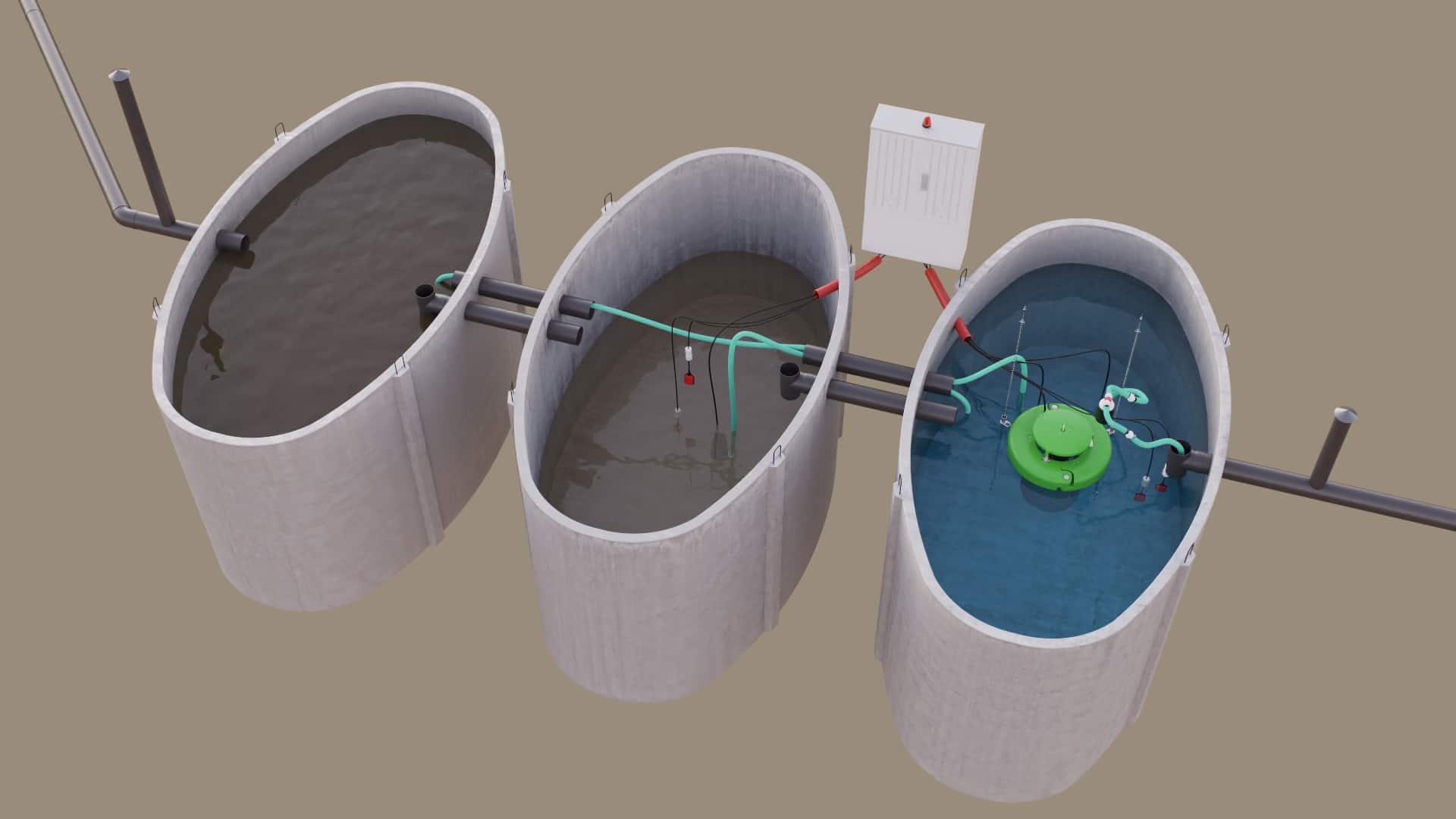

Le procédé SBR traite par cycles, en trois cuves successives

La station fonctionne en réacteur biologique séquentiel (SBR), un traitement par cycles et non en flux continu. C’est le procédé sur lequel ATB a construit toute sa gamme. Sur l’installation que nous avons réalisée, la ligne compte trois cuves :

• Décantation primaire — séparation des matières décantables en tête
• Réacteur SBR — brassage puis aération, pour la dégradation de la pollution carbonée et azotée, suivis d’une phase de décantation
• Clarificateur — d’où sortent les eaux épurées

L’intérêt du traitement par cycles sur un site professionnel tient à sa capacité d’absorption :

• il encaisse les pointes de charge — un service de restaurant, un week-end de camping
• il s’adapte aux variations saisonnières, là où un traitement en flux continu suppose une charge régulière

L’aération se fait dans les cuves, sans nuisance sonore ni olfactive

L’aération se fait à l’intérieur des cuves, ce qui a une conséquence directe sur l’acceptabilité du dispositif : selon la documentation ATB, il n’y a ni perturbation sonore ni perturbation olfactive pour le voisinage. C’est un critère décisif sur les sites où la station est proche des usagers :

• camping et hébergement de plein air
• hôtel, restaurant, gîte de groupe
• lotissement et hameau

Surveillance de l’installation :

• Alarmes visuelles et sonores fournies de série
• Télésurveillance par Wi-Fi disponible en option, pour être alerté à distance d’un défaut

Sur un équipement collectif, où une panne se traduirait par un rejet non conforme pour des dizaines d’usagers, la remontée d’alarme n’est pas un confort mais une sécurité d’exploitation.

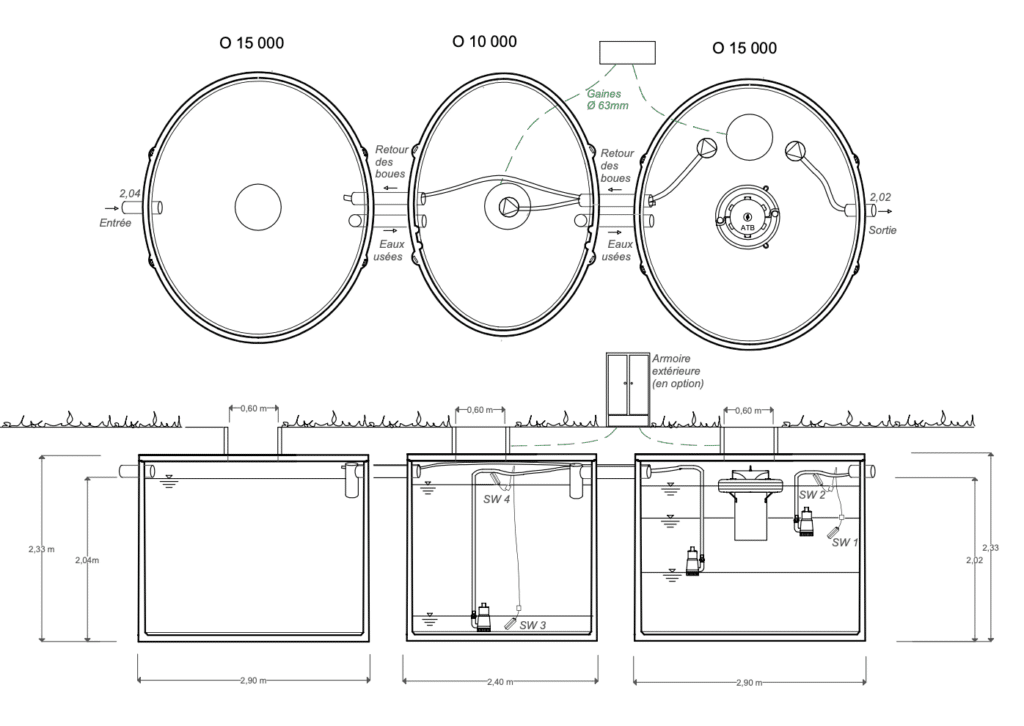

Caractéristiques de l’AQUAmax XL1-A0.75

Le dimensionnement exact, la configuration des cuves et le niveau de rejet dépendent de l’étude de charge : les valeurs ci-dessus décrivent une installation de 100 EH, pas un catalogue figé. Sources : brochure ATB France « la gamme » (2023) et brochure ATB « solutions camping », téléchargeables ci-dessous. Configuration des cuves décrite d’après l’installation que nous avons réalisée.

Un projet de 100 EH se conduit en trois temps

Un projet de cette taille se conduit en trois temps :

1. Étude de charge — établit le nombre d’EH réel et son profil dans l’année. Un camping et un lotissement de même capacité nominale n’ont pas le même besoin.
2. Dossier réglementaire — au-delà de 20 EH, l’installation relève de la police de l’eau et non du seul SPANC. Les exigences sur le rejet, l’autosurveillance et la destination des boues en dépendent.
3. Réalisation

Le choix des cuves fait partie du projet :

• Cuves en polyéthylène ou en béton selon la configuration retenue
• Implantation enterrée ou hors sol sur dalle béton, ce dernier choix évitant un terrassement lourd
• Sur un site déjà équipé d’ouvrages en place, la reprise du génie civil existant est à étudier avec le fabricant — c’est souvent ce qui rend une réhabilitation viable

En exploitation, l’installation demande un suivi régulier et une gestion planifiée des boues.

Un cas concret : l’assainissement d’un restaurant dans la Drôme

Nous avons installé une AQUAmax XL1 pour traiter les eaux usées d’un restaurant situé dans la Drôme, sur un site non raccordable au réseau collectif. Pourquoi un restaurant est un cas exigeant :

• Une charge organique élevée — les effluents de cuisine sont bien plus concentrés que des eaux usées domestiques à volume égal
• Des pointes brutales — le service du midi et du soir concentre l’essentiel du rejet sur quelques heures
• Une forte saisonnalité — l’écart entre la haute saison et un mois creux est considérable
• Des graisses — elles perturbent le traitement biologique si elles ne sont pas retenues en amont

La ligne de traitement, du séparateur à graisses jusqu’à la mare

L’installation se lit d’amont en aval, de la cuisine jusqu’au rejet :

1. Séparateurs à graisses — posés par le propriétaire en sortie de cuisine, pour empêcher les graisses d’atteindre la station
2. Poste de relevage double pompe — en sortie de bâtiment, il collecte l’ensemble des eaux usées et refoule les eaux brutes vers la première cuve de l’AQUAmax
3. AQUAmax XL1 — trois cuves assurant la décantation primaire, le traitement SBR et la clarification
4. Rejet — les eaux épurées en sortie de clarificateur rejoignent une mare située sur la propriété du domaine

Trois choix techniques méritent d’être soulignés :

• Le prétraitement des graisses est traité à la source, en cuisine, plutôt qu’en tête de station. C’est la configuration la plus sûre pour la biologie du réacteur, et la plus simple à entretenir pour l’exploitant.
• La double pompe du poste de relevage apporte une redondance sur le point le plus critique de la ligne : si le relevage s’arrête, c’est tout l’établissement qui est bloqué, pas seulement le traitement.
• Le rejet en milieu superficiel — ici une mare du domaine — suppose un niveau de traitement conforme aux exigences fixées pour ce milieu. C’est un point à valider dès l’étude, car il conditionne le dimensionnement.

Une implantation hors sol sur dalle béton

Les trois cuves de l’AQUAmax ont été posées hors sol, sur une dalle béton, et non enterrées. Ce choix a été fait pour faciliter la mise en œuvre du dispositif. Ce que cela apporte :

• Pas de terrassement profond ni d’évacuation de déblais
• Pas de contrainte de nappe ni de risque de soulèvement des cuves
• Un accès direct aux équipements pour l’exploitation et la maintenance, sans descendre en fouille
• Un chantier plus court, ce qui compte sur un site en activité

Ce que cela suppose :

• Une dalle béton dimensionnée pour le poids des cuves en charge
• Un emplacement disponible et acceptable visuellement, les cuves restant apparentes
• Une protection contre le gel selon l’exposition du site
• Un relevage en amont, puisque l’écoulement gravitaire vers des cuves hors sol est impossible — c’est le rôle du poste double pompe dans ce projet

Sur un terrain rocheux, en présence de nappe ou lorsque l’espace le permet, cette solution est souvent plus rapide et moins coûteuse qu’une implantation enterrée. Vous avez un projet similaire — restaurant, hôtel, camping, site de production ? Contactez-nous pour une étude de charge.

Questions fréquentes

À partir de quelle taille relève-t-on de l’assainissement semi-collectif ?

Au-delà de 20 équivalents-habitants, l’installation change de cadre réglementaire et relève de la police de l’eau. Les obligations de traitement, de suivi et de rejet ne sont plus celles de l’assainissement non collectif domestique.

Peut-on l’installer sur un site déjà équipé ?

C’est fréquemment le cas en réhabilitation. Deux points se tranchent à l’étude :

• l’état et la capacité des ouvrages béton en place
• la possibilité de reprendre ce génie civil plutôt que de reconstruire

Quand c’est possible, l’économie de terrassement est déterminante pour l’équilibre du projet.

Que se passe-t-il hors saison sur un camping ?

La station encaisse la basse saison grâce à deux mécanismes :

• la phase tampon, qui lisse les charges
• le pilotage par armoire de commande, qui ajuste les cycles à la charge réelle

Ce paramétrage fait partie de l’exploitation et doit être anticipé.

Quel délai prévoir pour un tel projet ?

Comptez les délais d’étude, d’instruction réglementaire et de fabrication. C’est un projet qui s’anticipe sur plusieurs mois, pas une commande de catalogue. Contactez-nous en amont pour cadrer le calendrier.
