Installation micro station Graf easyOne

Je (moi, c’est Valentin) vous présente un cas pratique et concret d’installation d’une micro station Graf EasyOne.

• l’assainissement individuel est trop souvent opaque avec peu de recul pour le propriétaire d’une maison individuelle et des pratiques qui changent d’une commune à l’autre
• ici on présente un chantier en toute transparence : prix et démarches administratives

Sur ce chantier, la difficulté a été de déterminée la solution la plus adaptée pour le propriétaire.

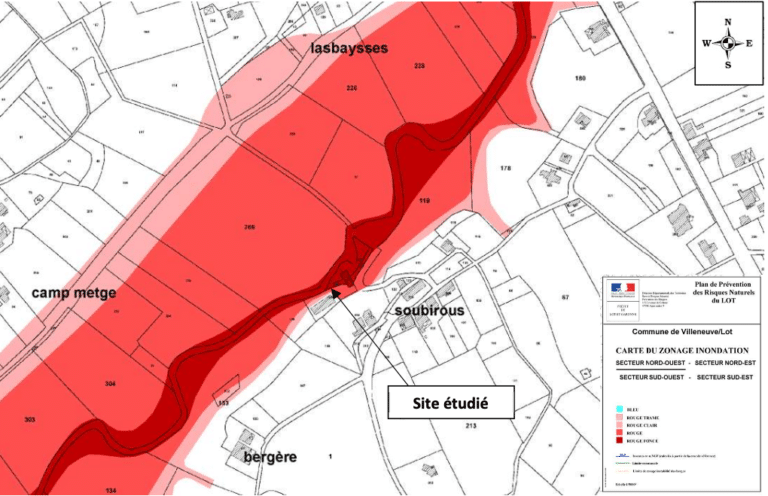

1. l’étude de sol assainissement individuel obligatoire démontre que le site d’implantation du nouvel assainissement est concerné par le zonage du Plan de Prévention des Risques Naturels Vallée du Lot Risques Inondation et Instabilité des Berges : zone inondable rouge foncée.
2. la perméabilité est toutefois mesurée à 27 et 29 mm/h sur deux essais d’infiltration.
3. le dispositif préconisé est dimensionné pour au moins 6 EH Équivalents-Habitants et composée d’un dispositif agréé par les ministères en charge de l’écologie avec évacuation des eaux traitées par canalisation enterrée vers un dispositif d’infiltration avec équipement manufacturé (type PITT©, Tunnel d’épandage© ou Drénotube©).
4. le SPANC local est intransigeant et demande une filière agréée adaptée à ces paramètres pour valider la Demande d’Installation d’un Dispositif d’Assainissement Autonome DIDAA Grand Villeneuvois.

Sur la base de ces éléments, la micro station Graf est retenue car elle répond à tous les critères avec les bénéfices supplémentaires :

• cuve garantie 30 ans
• toutes les pièces électriques sont garanties 3 ans à compter de la mise en oeuvre

C’est la solution idéale pour garantir la conformité et l’intégrité de l’installation d’assainissement autonome.

14 025 € TTC c’est le prix de cet assainissement individuel avec pose et mise en service de la micro station d’épuration dont 12 750€ HT avec TVA 10% applicable. Réalisation à Villeneuve-sur-Lot 47300 durant l’hiver 2025.

Notre mission est simple : Offrir à chaque client un service personnalisé parce que chaque projet est unique et mérite une attention particulière.

Notre service inclue un accompagnement à 100% pour le volet administratif de conformité SPANC.

1. fiche déclarative de conception complétée pour le SPANC Communauté d’Agglomération Grand Villeneuvois. Avec plusieurs échanges et négociations avec le technicien Assainissement Non Collectif si nécessaire.
2. prise de rendez vous avec le technicien SPANC pour le contrôle exécution obligatoire.

La micro station d’épuration biologique Graf EasyOne fonctionne selon le procédé SBR (réacteur discontinu séquentiel) avec une activation des bactéries par oxygénation.

C’est une filière agréée dite par culture libre ou boues activées.

• Ici, la ventilation secondaire sur le toit à 40cm du faîtage n’est pas obligatoire car cette micro station ne génère pas de gaz H2S ni CH4, c’est-à-dire pas de mauvaises odeurs créées contrairement aux fosses ou micro station avec décanteur primaire.

Ce modèle est posé avec mini dôme accès piéton à assembler sur le chantier après mise en place sur lit de pose et avant remblaiement.

Sur ce chantier, l’armoire de fonctionnement inclue :

• surpresseur à air marque TAKATSUKI type HP100 (coût de remplacement dans 10 ans 400 € TTC)
• automate de contrôle KL 24 One 107812 (coût de remplacement dans 10 ans 600 € TTC)
  • programmé en usine, il permet le fonctionnement automatique de la micro station. Il commande la mise en route du surpresseur afin de réaliser deux opérations qui sont pilotées par l’automate grâce aux électrovannes : l’evacuation des eaux clarifiées & la mise en route de l’aération.
• 2 électrovannes avec pack tuyau d’air 10 mètres de long
• option avec coffret externe en polyéthylène pour pose en extérieure
  • Coffret externe résistant aux intempéries. Il protège l’armoire de la corrosion des pièces électriques. Posé à 50 cm de profondeur dans le sol pour le passage du cable électrique et des tuyaux d’air, le coffret mesure 90 cm de hauteur en hors sol.

La mise en place de ces différents éléments est relativement complexe en comparaison avec d’autres solution comme la micro station Diamond bien plus simple à mettre en route et connecter.
