Installation filtre compact
Dans cette nouvelle vidéo, on vous montre le déroulé d’un chantier d’installation et mise aux normes de l’assainissement individuel d’une résidence secondaire en Gironde à Lamothe-Landerron.
La facture pour les travaux comprenant la fourniture du matériel, la pose et la mise en service est de 14 396 € HT avec une TVA à 10 %, soit 15 836 € TTC au total.
Le propriétaire a également investi 660 € TTC sur l’étude de sol et la redevance SPANC est de 200 € TTC sur cette commune.
La mise au norme de l’assainissement par le propriétaire lui permettra de valoriser au mieux cette belle résidence secondaire lors de la revente sur ce domaine de plus de 3 hectares acheté pour 1 180 150 € en Octobre 2020 (source DVF, Etalab Gouv).
Etapes obligatoires pour l'installation d'un filtre compact
Sur ce projet, nous avons réalisé une étude de sol ou étude de filière assainissement non collectif demandée par le SPANC SIAEPA Bassanne Dropt Garonne pour l’installation et le respect de la procédure pour la création ou la réhabilitation d’un assainissement individuel.
L’étude de sol nous permet :
- d’envoyer le rapport de test de perméabilité au SPANC
- et d’envoyer un dossier de conception de dispositif d’assainissement non collectif
Suite au dépôt du dossier nous recevons un AVIS FAVORABLE sur le projet d’installation de l’assainissement et pouvons planifier les travaux
Une déclaration des travaux est faite au SPANC 4 jours avant le début des travaux pour programmer le suivi in-situ, c’est-à-dire, le contrôle de bonne exécution sur place afin d’obtenir le rapport de conformité du dispositif d’assainissement.
En résumé les étapes essentielles:
- réalisation étude de sol assainissement individuel
- envoi du dossier de conception au SPANC
- réception de l’avis favorable sur la conception avant travaux
- programmation des travaux et programmation visite du SPANC sur chantier
- réalisation des travaux et contrôle de bonne exécution
- réception du rapport de conformité

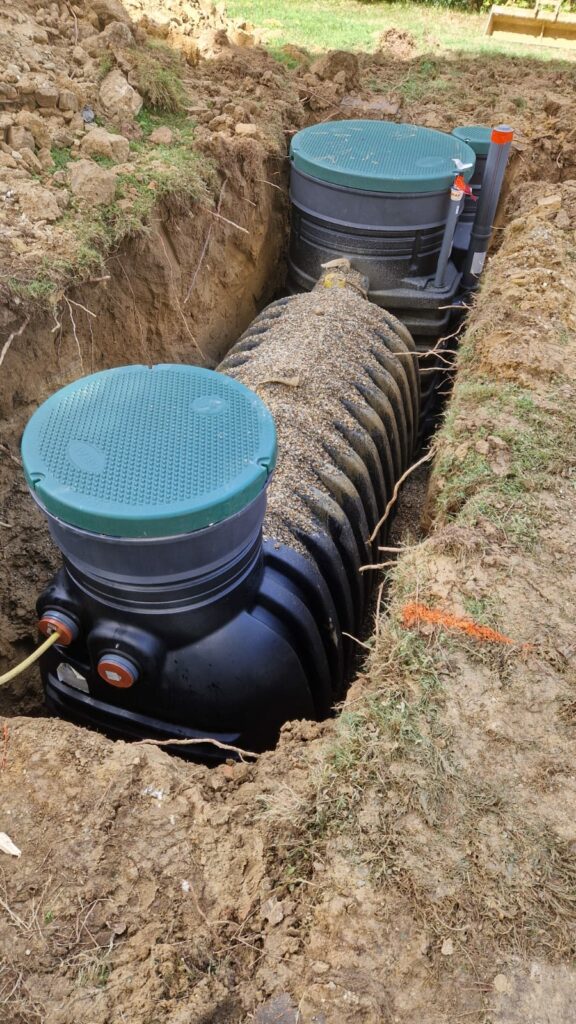

Préambule à la pose et installation du filtre compact
Toutes les démarches règlementaires sont réalisées on passe à la réalisation des travaux!
On démarre avec le mise en place de la filière de traitement côté nord ouest, positionnée à une distance 3m entre le local technique et la piscine enterrée
- les dimensions de la fouille:
- largeur 1.80 m (remblai compris)
- longueur 4.40 m (remblai compris)
- profondeur 2.22 m (lit de pose et remblai compris)
- le terrain est drainant et non argileux, le remblaiement se fera à la gravette de granulométrie 4/6mm
Compte tenu de l’espace disponible sur la zone d’implantation du filtre compact, un poste de relevage en aval / après le filtre est obligatoire pour récupérer les eaux épurées et les renvoyer vers la zone d’infiltrations et de dispersion des eaux traitées.
En aval du filtre compact nous faisons le choix de mettre en place un Pack d’Infiltration 4-8 EH:
- infiltration possible à partir d’une perméabilité de 10mm/h
- 2x tubes de diamètre 300mm et d’une longueur de 3 mètres de long disposés en parallèle.
- une solution ultra efficace, ultra compacte et durable

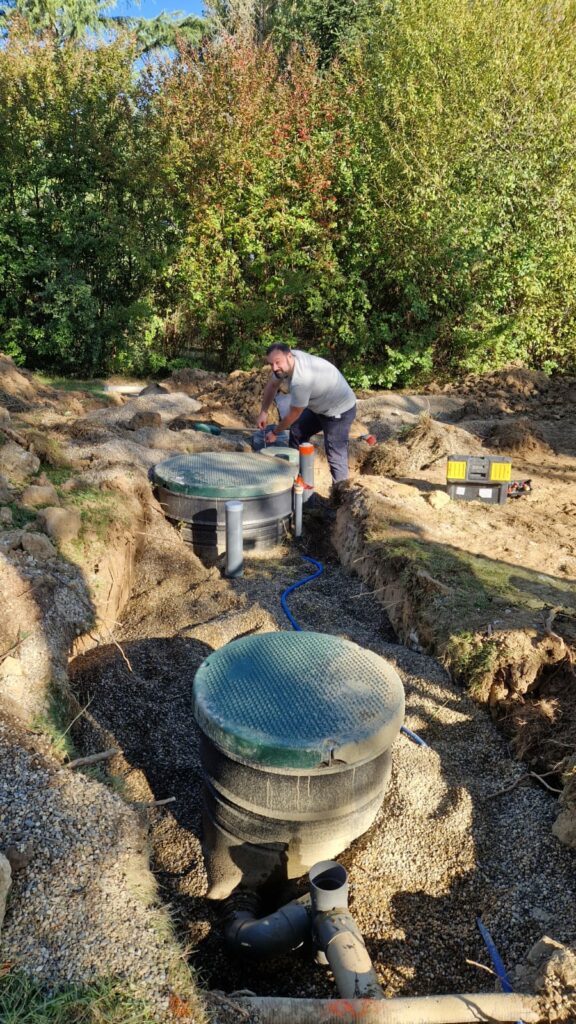

Raccordement du filtre compact
En amont du filtre compact, nous avons du mettre en place sur ce chantier un poste de relevage eaux chargées en lieu et place de l’ancienne fosse septique en béton en bordure de terrasse.
La fosse d’origine est détruite et condamnée, la cuve de relevage est mise à place à proximité immédiate de l’ancienne fosse.
Nous réalisons 2 reprises des eaux usées EU et eaux vannes EV:
- Une reprise et raccordement avec tube PVC diamètre 100mm est effectué sous la terrasse vers la cuve de relevage
- Une seconde reprise depuis une autre sortie des eaux usées à 20 mètres au Nord de la maison. Ici un ancien bac à graisse est condamné et les eaux seront renvoyées gravitairement vers la cuve de relevage.
Ce poste de relevage équipé d’une pompe de relevage eaux brutes va renvoyer les eaux usées brutes vers le filtre compact qui collecte et traitera les eaux usées de cette résidence. La sortie de la cuve de relevage se fait en diamètre 63mm avec raccord-pression et tube semi-rigide pour envoi vers le décanteur primaire du filtre compact easyCompact Graf 5 EH.
Le poste de relevage eaux chargées sera raccordé à une alimentation électrique située dans le local technique abritant le dispositif de fonctionnement de la piscine.
Aides pour l'installation d'un filtre compact
Pour nous accompagner et nous garantir une parfaite exécution des travaux nous nous aidons du Guide officiel d’installation et d’utilisation du filtre compact EasyCompact 5 EH.
Ces instructions de pose en plus des prescriptions du bureau d’étude technique et des attentes du SPANC doivent être respectées pour obtenir le rapport de conformité du dispositif d’assainissement non collectif à réhabiliter.
Une fois le raccordement du filtre compact réalisé nous procédons aux autres étapes essentielles :
Ventilation du filtre compact
-
- ventilation primaire pour une amenée et arrivée d’air optimale dans le réseau d’assainissement
- ventilation secondaire pour une bonne évacuation des gaz générés dans le décanteur primaire du filtre compact.
Le premier compartiment du filtre compact est une fosse-toute-eaux intégrées au dispositif qui collectent les eaux usées brutes. Ces eaux usées brutes vont se dégrader et subir un pré-traitement anaérobie (sans oxygène) cela crée une fermentation des eaux usées et génèrent plusieurs gaz toxiques dont du CH4 méthane, inodore, et de l’H2S, le sulfure d’hydrogène, avec son odeur “d’oeuf pourri”
- Le différentiel de hauteur entre la ventilation haute et la ventilation basse doit être toujours supérieure à 4 m. La distance entre la cuve et la canalisation verticale d’extraction d’air est inférieure à 15 m.
Mise en service de la pompe de relevage eaux claires intégrée après le filtre
Comme pour toute filière agréée de type filtre compact
Votre question!
Pouvez-vous installer un filtre compact vous-même?
La réponse brève: Oui.
